OPERATING MANUAL>>Täisautomaatne lülitussüsteemVSP-9 seeria
1. Funktsioon
- 1.1VSP-9-seeria automaatne lülitussüsteem, võib varustada gaasiseadmeid haiglates, tehastes, laborites ja muudel juhtudel, pakkudes katkematut gaasivarustust. Kahepoolne ballooniüksus, kasutades automaatset lülitusseadet ühele külgsele ballooniplokile. Määratakse "peamiseks gaasivarustusseadmeks" ja teine pool gaasiballoonist kui "ooterežiimi gaasivarustusseade". Kui gaas tühjaks saanud gaasivarustusseade asendatakse uue ballooniga, on sellel küljel asuv gaasivarustusseade automaatselt eelseadistatud-varugaasivarustusseadmeks ilma kasutajapoolsete toiminguteta. Toiteplokk on sisseehitatud, mis muundab 100-250V vahelduvvoolu 24V alalisvooluks, et toita lülitussüsteemi. Lülitussüsteem on kavandatud vastama riiklike standardite nõuetele.
2. Ohutuseeskirjad
- 2.1Gaasi konkreetse ühendusosa karastamine on rangelt keelatud ning gaasiosa konkreetse ühenduse muutmine või kustutamine on rangelt keelatud.
- 2.2Kõik lülitussüsteemi komponendid, tööriistad ja tööpinnad tuleb hoida õli-, rasva- ja tolmuvabad.
- 2.3Ärge kasutage kemikaale, määrdeaineid ja hermeetikuid, välja arvatud juhul, kui juhendis on märgitud.
- 2.4Enne ballooni ühendamist lülitussüsteemiga tuleb silindri ventiil avada ja sulgeda, et võimalusel mustused, nagu tolm ja praht, välja puhuda.
- 2.5Pärast silindri ühendamist avage aeglaselt silindri ventiil.
- 2.6Ärge kunagi puudutage soojusallikat lülitussüsteemi ühegi osaga.
- 2.7Ärge kunagi kasutage süsteemi lekete kontrollimiseks lahtist tuld ega "nuusutamist".
- 2.8Kõrgsurveballoonid{0}} tuleb kinnitada pudelihoidjate, rihmade või kettidega. Kontrollimatud silindrid võivad ümber minna. See kahjustab või purustab silindri ventiili.
- 2.9Ärge painutage, oluliselt painutage ega keerake metallvoolikut korduvalt. Vastasel juhul võib metallvoolik kahjustuda.
- 2.10Ärge painutage metallvoolikut, mille painderaadius on väiksem kui 76 mm (3 tolli).
- 2.11Pärast lülitussüsteemi seinatoe paigaldamist ärge tõstke ega riputage lülitussüsteemi üksi selle külge. Õnnetuste vältimiseks paigaldage kronsteinile.
- 2.12Lülitussüsteemi on keelatud kasutada enne, kui operaator on mujal kursis vastavate standarditega.
- 2.13Kui lülitussüsteem kasutab põlevaid gaase, tuleb see paigaldada avatud ja ventileeritavasse keskkonda. Hoida eemal lahtisest leegist.
3. Installige
- 3.1Pakkige lahti, eemaldage kogu lülitussüsteem pakendikarbist ja asetage see pakendamiskohta, esikülg ülespoole, kartongile.
- 3.2Üldiseinte puhul tuleks asjakohaselt arvestada gaasiballoonide poolt hõivatud vahega. Märgistage horisontaalsed jooned ja soovitage kõrget paigaldust. Kraadi minimaalne kõrgus peaks olema 1,5 m.

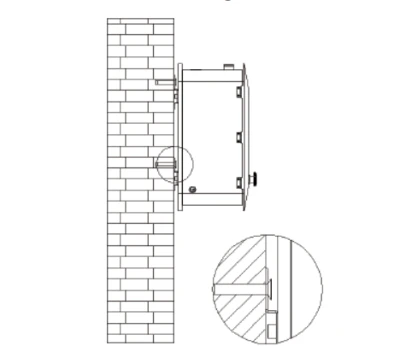

- 3.3Paigaldage ja kinnitage lülitussüsteem seinale laienduskruvidega, nagu näidatud joonisel 2.
4. operatsioon

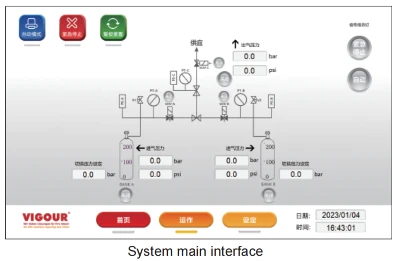

- 4.1 Pärast paigaldamist ühendage pistik toiteallikaga ja klõpsake süsteemi sisselülitamiseks toitenuppu. Pärast avalehele sisenemist valige süsteemi põhiliidesesse sisenemiseks hiina ja inglise keel.

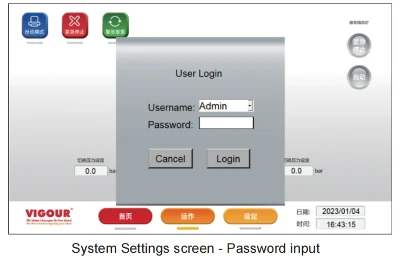

- 4.2Pärast avakuvale sisenemist puudutage navigeerimisribal Set ja sisestage avamislehel avamisparool (esialgne parool on 8888), sisenege parameetrite seadistuste lehele, et määrata õhuvarustusklemmi ja lüliti rõhu induktsiooni väärtus, väljundrõhu tuvastamise väärtus ja ohutusrõhk.
- Õhu toiteotsa rõhu induktsiooni väärtuseks on seatud 200 baari ja lülitusrõhu seadistus põhineb tegelikul vajadusel Palun määrake, kuid ärge ületage rõhuanduri vahemikku: 0–200 baari;
- Väljalaskeotsa rõhu induktsiooni väärtuseks on seatud 20 baari ja lülitusrõhu seadistus põhineb seatud tegelikul nõudlusel, kuid ei tohi ületada rõhuanduri vahemikku: 0–20 baari ja rõhuregulaatori vahemikku.
- Pärast parameetrite seadistamist klõpsake keelevaliku liidesele lülitumiseks navigeerimisriba all nuppu "Kodu".

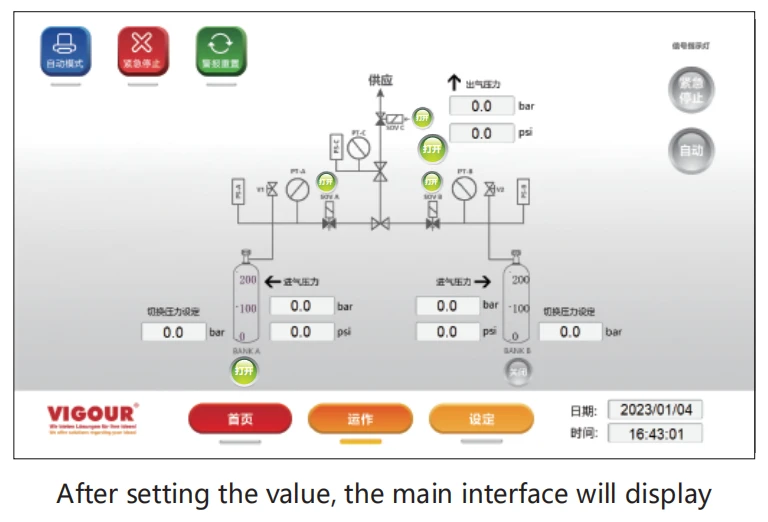

- 4.3Põhiliideses on töörežiim käsitsirežiim. Klõpsake vasakul küljel olevat pneumaatilise klapi lülitusnuppu: roheline Avage pneumaatiline klapp ja seejärel avage väljalaskeava pneumaatilise klapi lülitusnupp: roheliseks, kui pneumaatiline klapp avab gaasi Sisestage, kontrollige, kas ekraanil kuvatud õhuvarustusotsa ja õhu väljalaskeotsa rõhuväärtus on kooskõlas seatud väärtusega, kui kõik on normaalne. Ametlik automaatne töö võib alata.
- 4.4Automaatrežiimile lülitumiseks klõpsake vasakus ülanurgas lüliti nuppu "Automaatrežiim" ja seejärel klõpsake alumisel navigeerimisribal nuppu "Töötamine", süsteem alustab automaatset tööd.
- 4.5Kui süsteem tuvastab, et põhitoiteklemmi rõhk on seadistatud lülitusrõhust madalam, avab süsteem automaatselt ooterežiimi toiteallika lõppu ja seejärel kõlas helisignaal ning ekraanil vilgub logo "P LOW", tuleks sel ajal asendada gaasiotsas asuva põhitoite gaasiballooniga.
- 4.6Hädaolukorras saate ekraani paremas ülanurgas oleva hädaseiskamisnupu abil igal ajal alla vajutada. Kere lõigatakse samal ajal ära.
