Sissejuhatus Vigor'i klappide valikusse
Gaasitööstuses on diafragmaventiilid olulised komponendid. Allpool on lühike võrdlus ja ülevaadeVigori diafragmaventiilid (diafragmaklapp), kuulventiilid, nõelaventiilid, kontrollventiilid, reljeefventiilid ja proportsionaalsed mahalaadimisklapid, mõeldud kasutamiseks gaasi- ja vedelasüsteemide insenerides:
1️⃣ Vigor diafragmaventiilid
Vigor pakub selliseid BA-klassi mudeleid naguVDV1, VDV2, VDV8, DV30 ja VDV31, maksimaalse rõhuga kuni300 baarja sadama suurused aastal1/4 "ja 3/8".
EP-klassi valikud sisaldavadVDV31UA/UB, VDV32UA/UB, VDV33UA/UB, VDV36UB ja VDV40, saadaval nii käsitsi kui ka pneumaatilistes versioonides. Maksimaalne rõhk ulatub4500 psi, koos1/4", 3/8", 1/2", 1"Saadaval on VCR, torude keevisõmblus ja torude paigaldamise ühendused.
Struktuur:
Voolutee avamiseks või sulgemiseks liigub painduv diafragma (tavaliselt kumm või plast).
Eelised:
1) Suurepärane tihendus, mis sobib ideaalselt kõrge puhtuse või söövitavate gaaside jaoks
2) Surnud ruumivaba disain - sobib puhtaruumi protsesside, pooljuhtide ja biotehnoloogia rakenduste jaoks.
Rakendus:
Madala ja keskmise rõhuga süsteemid, mis vajavad suurt puhtust

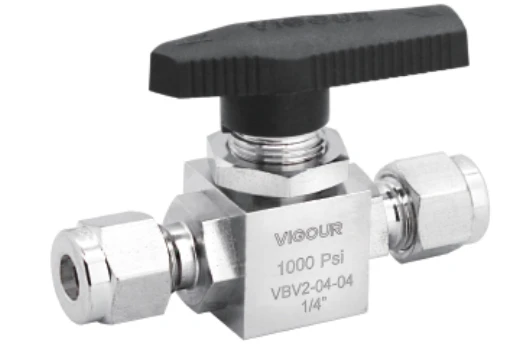

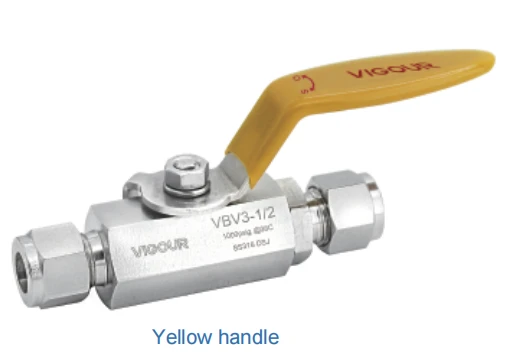

2️⃣ VIGOR BALL VENS
Saadaolevad mudelid:Vbv1, vbv2, vbv3, vbv4
Maksimaalne rõhk:kuni 3000 psi
Tüübid:sirgjooneline, kolmesuunaline ja nurga tüüp
Struktuur:
Perforeeritud pall pöörleb voolu juhtimiseks.
Eelised:
1) Kiire töö - tavaliselt 90 -kraadine pööre
2) Suurepärane väljalülitusobjekt
3) Pikk kasutusaega, kõrgsurvetakistus
Rakendus:
Kasutatakse laialdaselt gaasi- ja vedelakontrollisüsteemides tööstus-, hoone- ja kodumaistes oludes

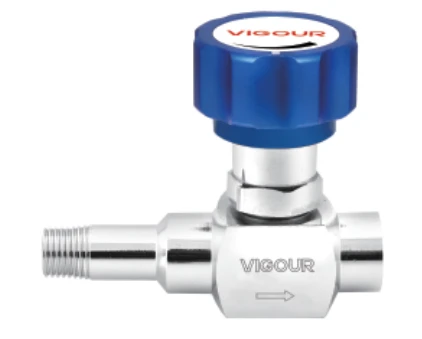

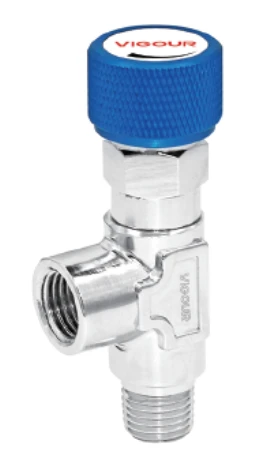

3️⃣ Vigor nõelaventiilid
Saadaolevad mudelid:VNV, VSNV
Maksimaalne rõhk:345 baar
Ühenduse suurused:1/8", 1/4", 3/8", 1/2", 3/4"või3mm, 6mm, 8mm, 10mm, 12mm
Struktuur:
Pikk kitsenev nõel reguleerib voolavust täpselt, kui see istmele liigub.
Eelised:
1) Täpne voolu juhtimine - sobib peeneteks reguleerimiseks
2) sujuv töö hea lineaarse juhtimisega
Rakendus:
Kasutatakse laborites, analüsaatorites ja gaasisüsteemides, mis nõuab täpsust reguleerimist

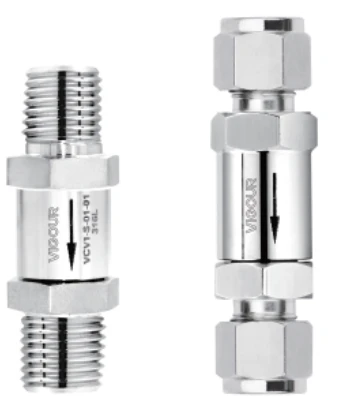

4️⃣ Vigor kontrollventiilid
Mudelid:VCV, VCV1, VCV2, VCVH
Maksimaalne rõhk:kuni 413 baari
VCV1on standard,VCV2on ökonoomne variant,Vcvhon suure voolu jaoks
Struktuur:
Võimaldab voolu ainult ühes suunas - blokeerib automaatselt vastupidise voo.
Eelised:
1) takistab seadmete kaitsmiseks tagasilööki
2) Automaatne töö - käsitsi juhtimist pole vaja
Rakendus:
Kasutatakse suruõhusüsteemide, pumba väljalaskeavade ja muu vastupidise voolu vältimiseks

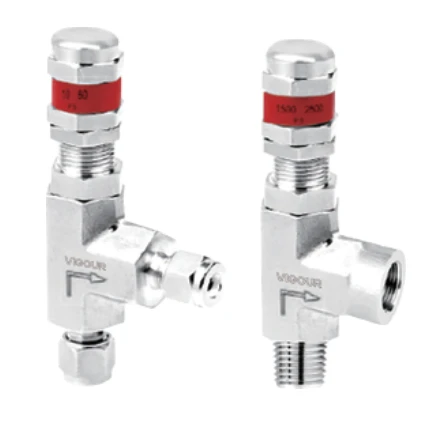

5️⃣ VIGORI AVALDAVEVIT
Mudel:VSV1
Maksimaalne rõhk:50 baar
Laialdaselt kasutatav kaitseventiil rõhuregulaatorites
Struktuur:
Avaneb automaatselt, kui süsteemi rõhk ületab eelseatud piiri, vabastades liigse rõhu.
Eelised:
1) Ohutuskaitse
2) korduvkasutatav - ideaalne gaasisüsteemide ja survenumade jaoks
Rakendus:
Ülerõhu kaitse sellistes süsteemides nagu silindriregulaatorid ja jaotustorustikud
6️⃣ Vigor proportsionaalne mahalaadimisventiil
Mudel:VSV2
Maksimaalne rõhk:kuni 400 baari
Saadaval mitmes suuruses
Struktuur:
Avaneb proportsionaalselt rõhuga - lubabjärkjärguline surve vabastamineäkilise tühjenemise asemel.
Eelised:
1) sujuv, stabiilne juhtimine - ideaalne tundlike süsteemide jaoks
2) reguleerib dünaamiliselt voolu või rõhku sätete põhjal
Rakendus:
Tipptasemel juhtimissüsteemid, näiteks täppisgaasi kohaletoimetamine, pooljuhid ja automatiseerimine
Lisateabe saamiseks võtke meiega ühendust.
